廢氣處理凈化的尺寸長度指南





在工業生產、化工制造、汽車尾氣排放等諸多***域，廢氣處理凈化至關重要。而廢氣處理設備的尺寸長度直接關系到其處理效果、空間布局以及成本投入等多方面因素。合理的尺寸長度設計能確保廢氣在設備內得到充分凈化，同時***化資源利用與場地規劃。本文將深入探討廢氣處理凈化過程中涉及的各類設備的尺寸長度相關要點，為相關工程的設計、選型與安裝提供全面指導。



 一、常見廢氣處理設備概述

 （一）吸附裝置

1. 活性炭吸附塔

    原理：利用活性炭的多孔結構，對廢氣中的有機污染物、異味等進行物理吸附。當廢氣通過活性炭層時，污染物分子被吸附在活性炭表面，凈化后的氣體排出。

    尺寸影響因素：

      處理風量：風量越***，所需活性炭吸附塔的橫截面積越***，以保證廢氣能以合適的流速通過，通常廢氣在塔內的空塔流速一般在 0.5  1.5m/s 范圍內。例如，處理風量為 1000m³/h 的廢氣，若選定空塔流速為 1m/s，根據公式\(A = Q/Vs\)（其中\(zhòng)(A\)為橫截面積，\(Q\)為處理風量，\(Vs\)為空塔流速），可計算出橫截面積約為\(1000÷3600÷1≈0.28m²\)，進而可根據常見的圓形或方形塔體形狀確定直徑或邊長尺寸。塔體高度方面，要考慮活性炭層的厚度以及預留一定的緩沖空間，一般活性炭層厚度在 0.8  1.5m 左右，加上進出口部分，整體塔高可能在 2  3m 不等。

      廢氣成分與濃度：若廢氣中污染物濃度較高，需要更多的活性炭來吸附，可能需要增加活性炭層厚度或增***塔體尺寸以延長廢氣與活性炭的接觸時間，提高吸附效率。例如，對于高濃度有機廢氣，相比低濃度廢氣，在相同處理風量下，可能需要將活性炭層厚度增加到 1.2  1.8m，塔體高度相應提升。

      吸附周期：如果吸附周期較短，頻繁更換活性炭，可能傾向于選擇較小尺寸的吸附塔，但要保證在單個吸附周期內能有效處理廢氣；若要求較長的吸附周期，減少更換頻率，則需要更***的塔體來容納足夠的活性炭量。



2. 分子篩吸附柱

    原理：分子篩具有規則的孔徑結構，可選擇性地吸附***定尺寸的分子。常用于去除廢氣中的水分、小分子有機物等。

    尺寸考量：與活性炭吸附塔類似，處理風量是關鍵因素。由于分子篩的價格相對較高，在滿足處理效果的前提下，會盡量***化尺寸。其長度通常根據吸附容量和處理風量來確定，一般較短的分子篩吸附柱可能只有 1  2m 長，但對于***風量且需要深度處理的情況，可能會達到 3  5m 甚至更長。直徑方面，依據風量計算得出，同時要考慮分子篩的裝填方式和氣流分布均勻性，避免出現局部流速過快或過慢導致吸附不均勻的問題。



 （二）催化燃燒裝置

1. 催化燃燒爐

    原理：在催化劑的作用下，使廢氣中的可燃性有機物在較低溫度下發生氧化反應，轉化為二氧化碳和水等無害物質。廢氣先被預熱到一定溫度，然后進入裝有催化劑的反應爐，完成催化燃燒過程。

    尺寸要點：

      處理氣量：決定了燃燒爐的爐膛容積。一般來說，爐膛的橫截面積要根據廢氣流量和合適的空間流速來確定，空間流速通常在 1000  5000h?¹左右。例如，處理氣量為 2000m³/h 的廢氣，若空間流速取 2000h?¹，則爐膛橫截面積約為\(2000÷2000÷3600≈0.28m²\)。爐膛長度則要考慮廢氣在爐內的停留時間，以確保有機物完全燃燒，停留時間一般在 0.5  2s 之間，通過計算可得出相應的長度尺寸。

      催化劑床層：催化劑床層的厚度和長度直接影響催化效果。通常催化劑床層厚度在 100  300mm 左右，長度根據處理氣量和反應速率確定，要保證廢氣與催化劑有足夠的接觸時間和反應面積。如果催化劑活性較高，處理氣量相對較小，床層長度可能較短；反之，則需增加長度。

      熱量回收系統：為了節能，催化燃燒裝置往往配備熱量回收系統，如換熱器等。換熱器的尺寸要根據廢氣的熱量值、需要回收的熱量比例以及換熱介質的參數等來確定。例如，若廢氣溫度較高，熱量回收量***，換熱器的換熱面積就需要增***，其長度和直徑也會相應增加，以實現高效的熱量交換。

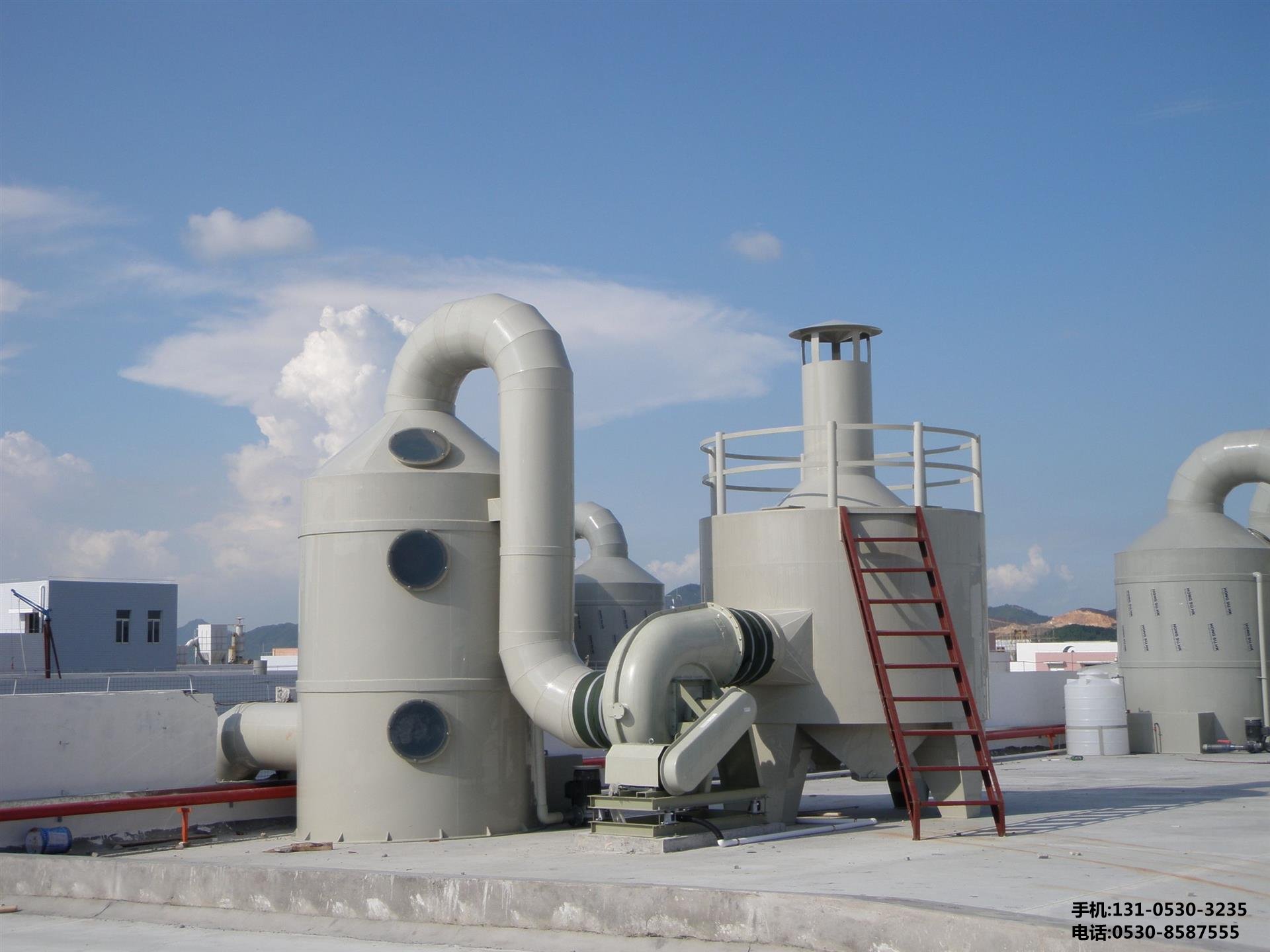

 （三）噴淋塔

1. 原理：利用噴頭將液體（通常是水或化學藥劑配制的溶液）霧化成細小液滴，與廢氣充分接觸，通過液滴對廢氣中污染物的吸收、中和等作用，實現廢氣凈化。可用于去除酸性氣體（如鹽酸霧、硫酸霧等）、堿性氣體（如氨氣）以及部分可溶性有機物等。

2. 尺寸決定因素：

    廢氣流量：與吸附塔類似，根據廢氣流量確定噴淋塔的橫截面積，保證廢氣在塔內的空塔流速合理，一般在 1  2m/s 范圍。例如，處理風量為 1500m³/h 的廢氣，若空塔流速為 1.5m/s，橫截面積約為\(1500÷3600÷1.5≈0.28m²\)。塔體高度方面，要考慮噴淋層數、填料層高度以及除霧層等部件的空間需求。填料層高度通常根據廢氣成分、處理要求等因素確定，一般在 1  3m 左右，加上噴淋段和除霧段，整個噴淋塔高度可能在 3  5m 甚至更高。

    填料類型與規格：不同的填料（如鮑爾環、階梯環、蜂窩狀填料等）具有不同的比表面積和空隙率，會影響廢氣與液體的接觸效率。若采用比表面積***的填料，在相同處理效果下，可能可以適當降低填料層高度，從而影響塔體總高度。例如，使用蜂窩狀填料相比普通鮑爾環填料，由于其比表面積***、氣流分布均勻，在處理某些廢氣時，填料層高度可減少 10%  30%，塔體高度相應降低。

    噴淋密度：即單位面積上噴淋的液體流量，它決定了噴頭的數量和布置方式。噴淋密度過***，可能造成液體浪費和霧沫夾帶嚴重；噴淋密度過小，則無法保證廢氣與液體充分接觸。根據噴淋密度要求，確定噴頭的間距和數量，進而影響噴淋段的長度和塔體的整體布局。例如，對于處理酸性廢氣的噴淋塔，若要求的噴淋密度為\(5  10m³/(m²·h)\)，根據處理風量和塔體橫截面積，可計算出所需的噴頭數量和噴淋段長度，以確保液體均勻分布在填料層上，實現******的吸收效果。



 （四）UV 光解設備

1. 原理：通過紫外線（UV）照射廢氣，使廢氣中的有機物分子或惡臭氣體分子分解為無害的小分子化合物，如二氧化碳、水等。UV 光解設備通常包括 UV 燈管、反應腔體、鎮流器等部件。

2. 尺寸相關要素：

    處理風量：反應腔體的橫截面積由處理風量決定，以保證廢氣在腔體內的流速適中，一般流速在 0.3  1m/s 范圍。例如，處理風量為 800m³/h 的廢氣，若流速取 0.8m/s，橫截面積約為\(800÷3600÷0.8≈0.28m²\)。腔體長度則要考慮 UV 燈管的功率、數量以及廢氣在腔體內的停留時間。停留時間一般在 1  5s 之間，根據處理風量和停留時間要求，可計算出腔體長度。例如，若停留時間要求為 3s，處理風量為 800m³/h，則腔體長度約為\(800÷3600×3≈0.67m\)，實際設計時會留有一定余量，并考慮燈管的布置空間，整體長度可能在 1  2m 左右。

    UV 燈管配置：燈管的功率和數量直接影響光解效果。***功率燈管能在較短時間和較小空間內產生足夠的紫外線能量，但成本也較高；小功率燈管則需要更多的數量和較***的腔體空間來達到相同的處理效果。根據廢氣成分和處理要求選擇合適的燈管功率和數量，進而確定反應腔體的尺寸。例如，對于高濃度有機廢氣，可能需要配置高功率燈管且增加燈管數量，導致反應腔體長度和寬度相應增***；而對于低濃度廢氣，可采用相對小功率燈管，減少腔體尺寸。



 二、廢氣處理系統整體布局中的尺寸協調

在實際的廢氣處理工程中，往往不是單一設備***立運行，而是多個設備組合成一個完整的處理系統。因此，各設備之間的尺寸長度協調至關重要。



 （一）設備連接管道

1. 管徑確定：連接各廢氣處理設備的管道管徑要根據處理風量和氣體流速來計算。一般來說，主管道的氣體流速在 10  15m/s 左右。例如，若整個廢氣處理系統的處理風量為 3000m³/h，選定主管道流速為 12m/s，根據公式\(D=\sqrt{4Q/(\pi V)}\)（其中\(zhòng)(D\)為管道直徑，\(Q\)為處理風量，\(V\)為氣體流速），可計算出主管道直徑約為\(\sqrt{4×3000÷(3.14×12×3600)}≈0.5m\)。對于支管道，根據連接到的設備的處理風量比例，按相應流速要求計算管徑，確保各設備能獲得合適的進氣量和排氣順暢。

2. 管道長度：在布局上，要盡量減少管道長度，以降低壓力損失和建設成本。但同時也要考慮設備的安裝位置、操作空間和維護便利性等因素。例如，在車間內布置廢氣處理系統時，若各設備分散在不同區域，可能需要通過合理規劃管道走向，使管道總長度***短。然而，如果設備之間距離過近，可能會造成安裝和維護困難，如沒有足夠的空間進行閥門安裝、檢修等操作。因此，需要在管道長度和設備布局合理性之間找到平衡。一般來說，對于小型廢氣處理系統，設備間連接管道長度盡量控制在 5  10m 以內；對于***型系統，根據具體情況，可能允許適當增加管道長度，但應通過計算壓力損失，評估對風機功率和處理效果的影響，必要時設置增壓風機或加***管道管徑來補償壓力損失。



 （二）設備間距

1. 維護空間：各廢氣處理設備之間需要預留足夠的維護空間，以便進行設備的日常巡檢、零部件更換、填料補充等操作。例如，對于活性炭吸附塔，周圍至少應預留 1  1.5m 的空間，方便更換活性炭時的操作和工具使用；對于催化燃燒裝置的催化劑床層更換，需要在其周圍預留 2  3m 的空間，以便拆卸和安裝催化劑模塊。

2. 氣流均勻性：設備間距還會影響氣流分布的均勻性。如果設備布置過于緊湊，可能導致廢氣在進入下一設備時氣流紊亂，影響處理效果。例如，在噴淋塔與催化燃燒爐之間，若間距過小，噴淋塔出口的霧沫可能無法充分沉降就被帶入催化燃燒爐，造成催化劑受潮中毒或堵塞。因此，在設計設備間距時，要考慮廢氣的流動***性和設備的進出口方向，一般設備間距保持在 1  2m 左右，具體根據設備***小和工藝要求調整，以確保氣流平穩過渡，提高整個系統的處理效率。



 三、***殊工況下的尺寸長度調整

 （一）高溫廢氣處理

當處理高溫廢氣時，設備的尺寸長度需要考慮熱膨脹因素。例如，金屬材質的催化燃燒爐或噴淋塔在高溫環境下會膨脹，若沒有足夠的空間容納熱膨脹，可能導致設備變形、損壞密封結構等問題。因此，在設計設備長度時，要根據材料的熱膨脹系數預留一定的伸縮空間。一般來說，對于碳鋼材質的設備，每米長度在溫度升高 100℃時，膨脹量約為 1  1.2mm。所以，若設備長度為 5m，工作溫度范圍從常溫到 300℃，則需要預留約\(5×(300÷100)×1≈15mm\)的膨脹空間。此外，高溫廢氣處理設備的保溫層厚度也會影響設備的整體尺寸。保溫層既要保證設備內的熱量不***量散失，又要防止外部熱量傳入，一般保溫層厚度在 50  150mm 左右，這會增加設備的外徑或外邊長尺寸，在設計設備安裝空間時要考慮這一因素。



 （二）高濕度廢氣處理

對于高濕度廢氣，在廢氣處理設備內可能會出現冷凝水積聚現象。例如在噴淋塔中，高濕度廢氣遇冷后容易在塔壁和填料上凝結水滴。為了防止積水影響廢氣處理效果和設備正常運行，在設計設備尺寸時，要設置合理的排水系統。噴淋塔底部一般設有集液槽和排液口，集液槽的高度和長度要根據預計的冷凝水量和排水頻率來確定。如果廢氣濕度很***，可能需要增加集液槽的容積，相應地會提高噴淋塔的整體高度或改變塔體內部結構布局。同時，在設備連接管道上也要設置坡度和排水點，以便順利排出冷凝水，避免管道堵塞和腐蝕。管道坡度一般不小于 0.3%  0.5%，根據管道長度和預計冷凝水量計算排水點的間距和位置，這可能會影響管道的長度和走向設計。



 （三）含有腐蝕性成分的廢氣處理

當廢氣中含有腐蝕性成分（如酸性氣體、堿性氣體或腐蝕性有機物）時，廢氣處理設備的材質和尺寸都要***殊考慮。在材質方面，要選擇耐腐蝕的材料，如不銹鋼、玻璃鋼、聚四氟乙烯涂層等。由于這些耐腐蝕材料的成本較高且加工工藝可能復雜，在設備尺寸設計上要盡量***化，以降低成本。例如，對于小型酸性廢氣處理噴淋塔，若采用玻璃鋼材質，在保證強度和耐腐蝕性的前提下，可通過***化結構設計，適當減小塔體壁厚，但要考慮玻璃鋼的成型工藝和***小壁厚要求。同時，對于內部配件（如噴頭、填料支架等）也要選用耐腐蝕材料，其尺寸和布置方式要根據腐蝕性環境調整，防止因腐蝕導致配件損壞影響設備正常運行和處理效果。此外，考慮到腐蝕裕量，在設備設計壽命內，要預留一定的尺寸余量以應對材料被腐蝕后的厚度減薄問題，確保設備安全可靠運行。例如，對于碳鋼材質的設備在酸性廢氣環境中，腐蝕裕量可能按每年 0.5  1mm 的腐蝕速率計算，在設計設備壁厚時要考慮設備的使用壽命年限，增加相應的腐蝕裕量尺寸。



 四、結論

廢氣處理凈化設備的尺寸長度設計是一個綜合性的工作，需要充分考慮廢氣的處理風量、成分濃度、處理工藝要求、設備的工作原理以及***殊工況等多方面因素。在實際應用中，要通過對各種廢氣處理設備（如吸附裝置、催化燃燒裝置、噴淋塔、UV 光解設備等）的詳細分析，確定其合適的尺寸長度，并注重設備之間的連接管道、設備間距等整體布局的協調。同時，針對高溫、高濕度、含腐蝕性成分等***殊工況，要進行相應的尺寸調整和***化設計，以確保廢氣處理系統高效、穩定、安全地運行，達到理想的廢氣凈化效果，滿足環保排放標準和工業生產的需求。只有在各個環節都精心設計和規劃尺寸長度，才能構建一個經濟合理、性能******的廢氣處理凈化系統。
